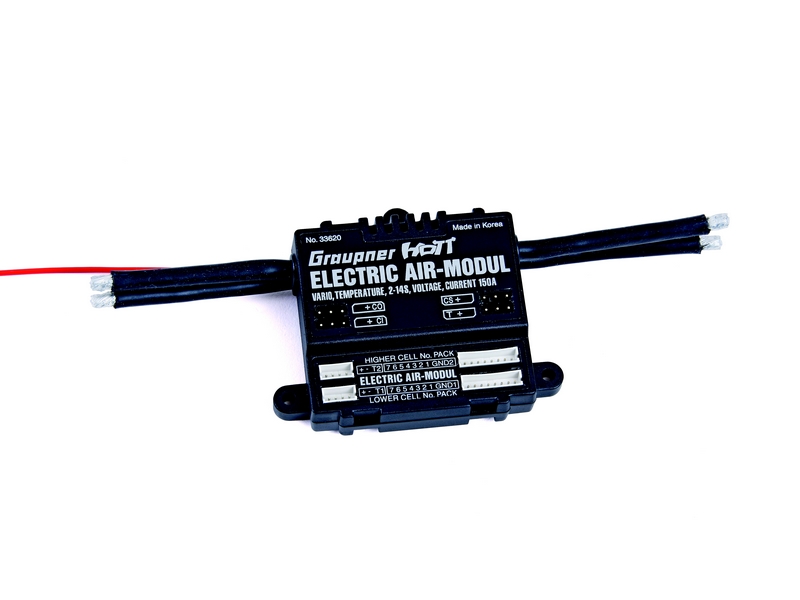

Module Air Electrique 2-14S Vario Graupner HoTT

Description :

Capteur général pour récepteur HoTT Graupner et modèles avec moteur électrique.


Fonctions :

• Vario avec signaux d'altitude et 5 tonalités de montée et de descente, et seuils d'alerte supplémentaires pour altitude min., altitude max., vitesse de montée et de descente en deux étapes
• Affichage de hauteur (-500... + 3 000 m) et sauvegarde des hauteurs min. et max.
• 2 mesures de tension et de température avec seuils d'alerte pour tension min. et max. et température min. et max.
• Mesure de cellules individuelles 2... 14S avec seuils d'alerte pour tension min.
• Mesures de tension, d'intensité et de capacité avec seuils d'alerte pour tension min. et max., capacité max. et intensité max.
• Limitation d'intensité programmable
• Mesure d'intensité avec résistances à shunt 2 x 0,2 m Ohm (5 W) parallèles = 0,1 m Ohm
• Durée d'alerte réglable : ARRÊT, 5, 10, 15, 20, 25, 30 secondes, permanente
• Durée de répétition d'alerte réglable : permanente, 1, 2, 3, 4, 5 min., une fois

Remarque importante lorsque vous utilisez les modules 33600 modules, 33601, 33610, 33611 et 33620 :
Durant le vol, ne procédez à aucune programmation au niveau des capteurs afin que de ne pas perdre le contrôle de votre modèle pour des raisons d'inattention ! En cas d'utilisation de deux récepteurs ou plus sur le modèle, vous ne devez en aucun cas procéder à des programmations durant le vol car cela pourrait entraîner des erreurs de réglage des récepteurs sans télémétrie raccordée, et donc une chute du modèle dans le pire des cas ! Par conséquent, programmez toujours au sol et assurez-vous que seul le à programmer avec un capteur raccordé est allumé.


Branchements et Caractéristiques techniques du vario :

• 2 températures au choix de 0 à 120 °C ou 200 °C et mesure de tension jusqu'à 60 V CC
• 1 x entrée variateur,
• 1 x sortie variateur pour régulation de sous-tension des cellules individuelles
• 1 x mesure d'intensité, de tension et de capacité jusqu'à 150 A (brève 1 sec. 320 A) et jusqu'à 60 V CC
• 1 x surveillance de cellule individuelle pour accus lithium 2 à 14S (LiPo, LiIo, LiFe)
• 1 x branchement télémétrique pour récepteur
• Mesure de hauteur : -500 m ... +3000 m
• Résolution : 0,1m
• Sensibilité Vario : 0,5 m / 3 s, 1 m / 3 s, 0,5 m / s, 1 m / 1 s, 3 m / s par tonalité programmable
• Calcul de valeur moyenne : 4 - 20 mesures par valeur de mesure programmables
